Q941TC電動氧化鋯陶瓷球閥操作應用案例

一、Q941TC電動氧化鋯陶瓷球閥操作應用案例工作原理

耐磨陶瓷球閥的工作原理是通過旋轉球體來控制流體通道的開閉。當閥桿驅動球體旋轉90度時，流體通道被打開或關閉，從而實現流體的控制。球體采用陶瓷材料制成，具有優異的耐磨性和密封性能，能夠保證閥門長期穩定運行，減少泄漏和維護成本。

Q941TC電動陶瓷球閥采用性能氧化鋯陶瓷材料，全部采用冷等靜壓成型，經高溫?zé)Y(jié)，精密加工而成。零件致密性好，尺寸及形位精度高。硬度高（RHA87--92），機械強度，有耐腐蝕，耐磨損，耐高溫能。球芯與閥座均采用氧化鋯工程陶瓷，摩擦系數小，密封可靠。性能特點：所有與介質接觸的部分均為結構陶瓷材料 , 其化學穩定性及硬度 ( 洛氏硬度 HRC90), 僅次于金剛石。因此 , 本閥具有耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。球體采用研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。陶瓷好的耐磨性。



1. 材料科學的進展

現代電動陶瓷球閥通過新的材料技術，改變了傳統閥門在特殊工況下的性能極限。耐磨陶瓷球閥是一種高性能的閥門產品，它結合了陶瓷材料的優異性能和球閥的結構特點，具有出色的耐磨、耐腐蝕和密封性能。以下是對耐磨陶瓷球閥的詳細介紹：

1.1 陶瓷材料體系

氧化鋁陶瓷（Al?O?）：純度≥99.5%，硬度達HV1800，耐酸堿性能高

氮化硅陶瓷（Si?N?）：斷裂韌性7-9MPa·m1/2，抗熱震溫差大

相變?cè)鲰g陶瓷：采用ZrO?馬氏體相變技術，沖擊韌性提升

1.2 密封技術

密封類型

技術參數

適用標準

硬密封 表面粗糙度Ra0.02μm，平面度≤0.5μm API 598/ISO 5208

彈性密封 預緊力20-50N·m，溫度范圍-196~450℃ ASME B16.34

零泄漏密封 泄漏率≤1×10??ml/s TA-Luft/ISO 15848

2. 工程設計與性能優化

2.1 結構設計

一體式閥體：消除泄漏點，承壓能力達PN100

流道優化：CV值提升30%，壓降降低45%

法蘭連接：符合ASME B16.5/EN109標準

2.2 驅動與控制技術

電動執行機構：防護等級IP68，扭矩范圍50-5000N·m

行星齒輪傳動：傳動效率≥95%，回差≤0.1°

智能控制系統：支持PROFIBUS/Modbus通訊協議

3. 工業應用解決方案

3.1 特殊工況應用

應用領域

技術方案

性能指標

石油化工 HF酸專用閥體 耐氫氟酸

電廠脫硫 雙相流防氣蝕 耐Cl?濃度液體

礦山礦漿 全通徑耐磨設計 耐顆粒直徑≤15mm

3.2 環保工程應用

水處理系統：零金屬離子析出，符合GB5749標準

智能灌溉：太陽能驅動，功耗≤10W

灰渣處理：耐溫600℃，使用壽命長



4. 技術問答

Q1：如何評估陶瓷閥門的耐磨性能？

建議采用三項測試：①ASTM G65磨粒磨損試驗；②實際工況模擬測試；③微觀結構分析（SEM觀察晶界結合強度）。好的陶瓷閥門應長期啟閉后密封面磨損量≤0.01mm。

Q2：高溫工況下如何保證密封性能？

關鍵措施包括：①采用梯度材料設計（陶瓷-金屬過渡層）；②使用膨脹系數匹配的密封組件；③優化預緊力補償機制。建議在400℃以上工況選用特殊設計的彈性密封系統。

Q3：智能控制系統如何實現預測性維護？

通過采集：①扭矩曲線特征值；②動作時間變化率；③振動頻譜分析等數據，結合算法可提前3-6個月預測密封件磨損狀態，維護成本可降低。

電動陶瓷球閥,Q941TC電動陶瓷球閥特點總結：
閥體內部全襯陶瓷適合磨損苛刻的管路適用硬度顆粒及腐蝕介質耐用/性價比高
適用場所:
化工行業等強腐蝕場合產品特點耐腐蝕、耐磨損和高硬度
使用壽命:
鈦合金閥和蒙乃爾閥的2-4倍



二、Q941TC電動氧化鋯陶瓷球閥操作應用案例結構特點

1. 陶瓷球體：球體是耐磨陶瓷球閥的關鍵部件，采用高性能陶瓷材料制成，具有高硬度、高耐磨性、耐腐蝕性和耐高溫性能。

2. 金屬閥體：閥體通常采用高強度鑄造材料或不銹鋼等金屬材料制成，以確保閥門的整體強度和密封性能。

3. 彈性密封：閥座與球體之間采用彈性密封結構，通過彈性材料實現緊密貼合，達到優異的密封效果。

4. 驅動方式：耐磨陶瓷球閥的驅動方式多樣，包括手動、氣動、電動等，可根據實際需求選擇。

三、Q941TC電動氧化鋯陶瓷球閥操作應用案例性能優勢

1. 耐磨性能優異：由于球體采用陶瓷材料制成，耐磨陶瓷球閥具有的耐磨性，能夠長期穩定運行而無需頻繁更換。

2. 耐腐蝕性強：陶瓷材料具有優異的耐腐蝕性，能夠抵抗多種腐蝕性介質的侵蝕，延長閥門的使用壽命。

3. 密封性能好：采用彈性密封結構和陶瓷材料制成的球體、閥座等部件，能夠?qū)崿F(xiàn)優異的密封效果，有效防止介質泄漏。

4. 耐高溫性能：陶瓷材料具有良好的耐高溫性能，能夠在高溫環境下長期穩定運行。

5. 控制精度高：耐磨陶瓷球閥的驅動方式多樣，可根據實際需求選擇，能夠?qū)崿F(xiàn)精確控制，滿足對介質流量和壓力的精確控制需求。

四、Q941TC電動氧化鋯陶瓷球閥操作應用案例應用領域

耐磨陶瓷球閥因其優異的性能和廣泛的應用范圍，被廣泛應用于以下領域：

1. 石油行業：用于油氣管道、煉油裝置等系統中的流體控制，確保流體的安全輸送和儲存。

2. 化工行業：用于各種化學反應釜、儲罐等系統中的流體控制，防止腐蝕性介質對設備的腐蝕和損壞。

3. 電力行業：用于鍋爐給水、蒸汽循環等系統中的流體控制，確保電力系統的穩定運行。

4. 冶金行業：用于高爐、轉爐等冶煉設備中的流體控制，確保冶煉過程的順利進行。

5. 制藥行業：用于制藥過程中的流體控制和調節，確保藥品的質量和安全性。

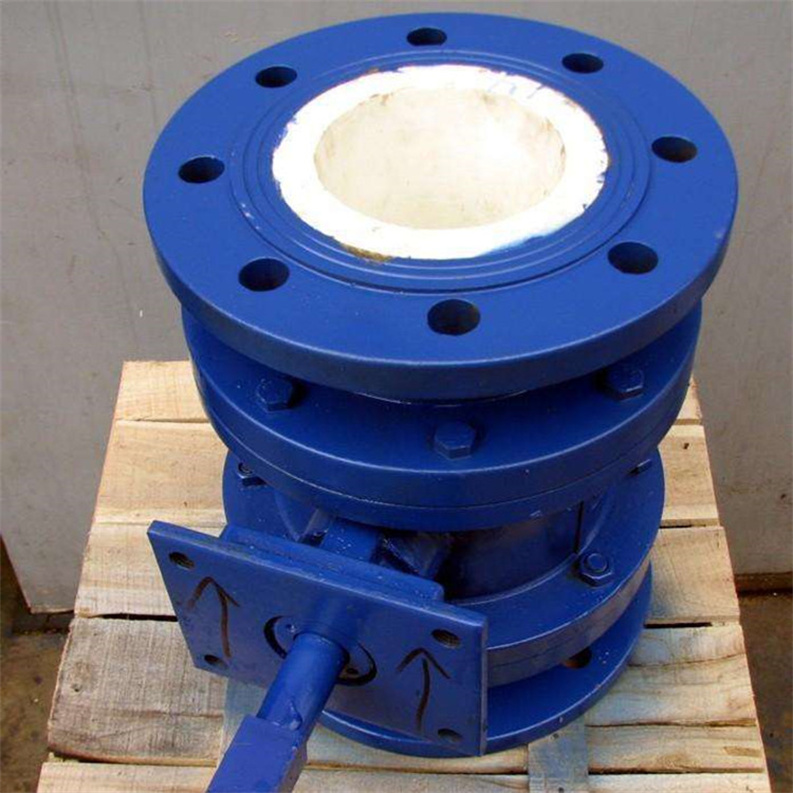

   電動陶瓷球閥實物圖






Q941TC電動氧化鋯陶瓷球閥操作應用案例–主要零件材料

閥體	閥桿	球體	閥座	填料	適用介質	適用溫度
WCB	2Cr13	復合陶瓷	復合陶瓷	PTFE	煤粉、煤渣、粉狀顆粒等腐蝕性介質	≤200℃
CF8（304）	0Cr18Ni9（304）
CF8M（316）	0Cr17Ni12Mo2（316）
CF3M（316L）	00Cr17Ni14Mo2（316L）













Q941TC電動氧化鋯陶瓷球閥操作應用案例–外形尺寸






公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸
		L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560

五、Q941TC電動氧化鋯陶瓷球閥操作應用案例維護與保養



為確保耐磨陶瓷球閥的正常運行和延長使用壽命，應定期進行維護與保養。具體措施包括：

1. 定期檢查：定期檢查閥門的外觀和連接部位，確保沒有明顯的損壞或腐蝕。檢查密封面是否有磨損或損傷，必要時進行更換。

2. 清潔保養：保持閥門及其周圍環境的清潔，避免灰塵和雜質進入閥門內部。使用軟布或壓縮空氣清理閥門表面，特別是密封面和操作機構。

3. 潤滑維護：對于帶有操作機構的耐磨陶瓷球閥，定期涂抹適量的潤滑劑，以減少摩擦和磨損，延長使用壽命。

4. 緊固件檢查：定期檢查閥門的緊固件，如螺栓和螺母，確保它們緊固到位，避免因松動導致泄漏或損壞。

綜上所述，耐磨陶瓷球閥以其優異的耐磨、耐腐蝕和密封性能，在工業自動化控制系統中發揮著重要作用。通過定期的維護保養和及時的故障排除，可以保證耐磨陶瓷球閥的正常運行，延長其使用壽命，降低維修成本，確保工業生產的安全穩定。
