BFL41H不銹鋼保溫放料閥選型分析

保溫放料閥是一種專為高粘度介質設計的工業閥門，其核心功能是通過夾套保溫技術防止介質凝固或結晶，確保輸送過程的穩定性。以下是其應用場景與工作原理的詳細分析：BFL41H不銹鋼保溫放料閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。不銹鋼保溫放料閥的夾套焊裝于放料閥的閥體，夾套不銹鋼保溫放料閥的側面設置有夾套的連接口。由于增加了夾套，此種放料閥的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格，但結構長度與同規格的放料閥相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過不銹鋼保溫放料閥。

BFL41H不銹鋼保溫放料閥選型分析標準規范

設計制造標準：HG5-16-79
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

‌一、BFL41H不銹鋼保溫放料閥選型分析應用場景‌

‌石油化工‌

用于輸送瀝青、樹脂等高粘度介質，防止凝固堵塞管道‌。

在原油輸送管道和化工生產裝置中控制高溫高壓介質‌。

‌制藥與食品‌

衛生級設計，適用于發酵設備、果汁濃縮罐等，確保物料溫度與品質‌。

符合FDA標準，用于醫藥生產中的無菌環境‌。

‌冶金與電力‌

高溫爐排、煤氣管道系統中控制介質流動，提高設備安全性‌。

鍋爐給水系統或汽輪機調節系統的關鍵閥門‌。

‌環保與水處理‌

市政污水處理廠沉淀池排泥系統，防止含纖維雜質堵塞‌。

‌二、BFL41H不銹鋼保溫放料閥選型分析工作原理‌

‌夾套保溫設計‌

閥體外部焊接金屬夾套，通入蒸汽、導熱油或冷卻水等介質，實現精準溫度調控（加熱或冷卻）‌。

夾套中可自由流過保溫介質，確保粘稠介質順暢流動‌。

‌溫度適應性‌

耐溫范圍廣（-100℃至350℃），適應高溫或低溫工況。

‌密封與排放‌

平底或V型閥體設計減少介質殘留，閥瓣行程短，密封圈表面硬度達HRC56-62，確保密封可靠‌。

‌三、BFL41H不銹鋼保溫放料閥選型分析典型設備與結構‌

‌反應釜與儲罐‌：安裝在容器底部，用于排料、放料、取樣及無死區關斷操作‌。

‌驅動方式‌：支持手動、氣動、電動驅動，氣動型號可遠程控制。通過上述原理與場景，保溫放料閥成為化工、制藥等領域的核心設備，有效解決了高粘度介質輸送中的溫度控制與密封難題‌。

BFL41H不銹鋼保溫放料閥選型分析主要零部件

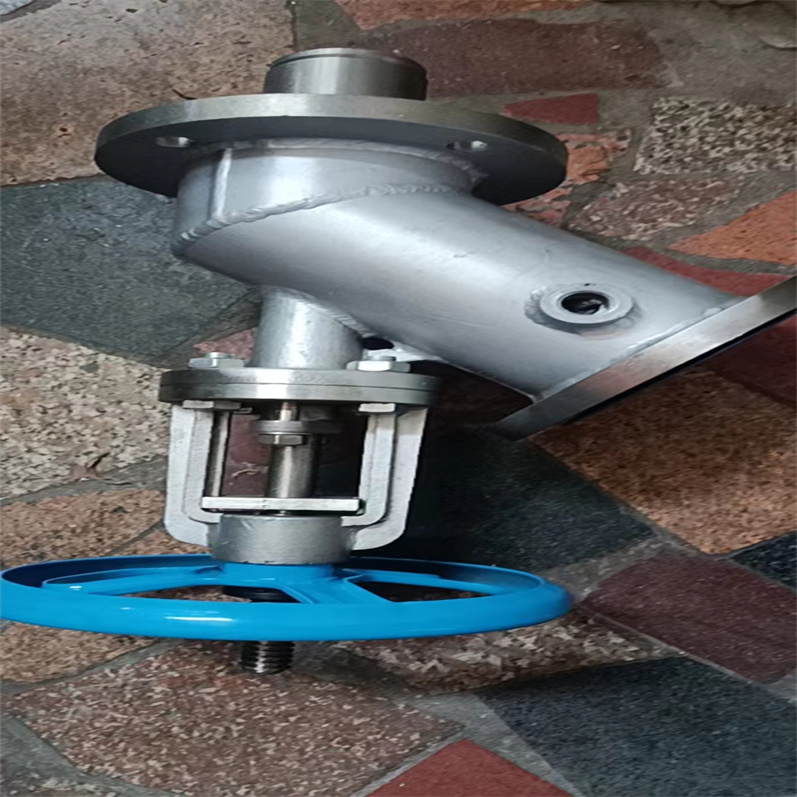

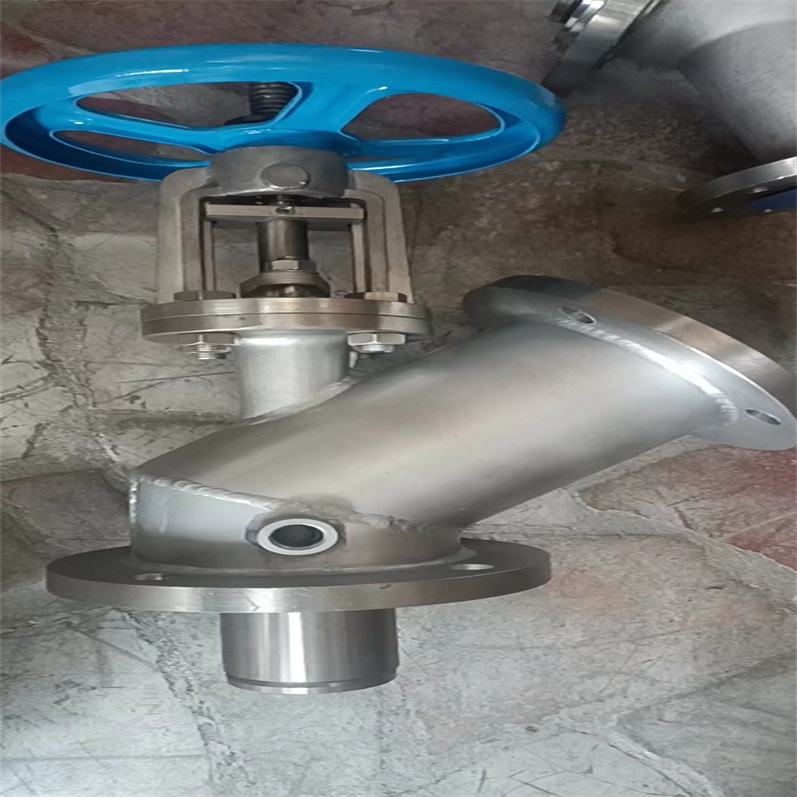

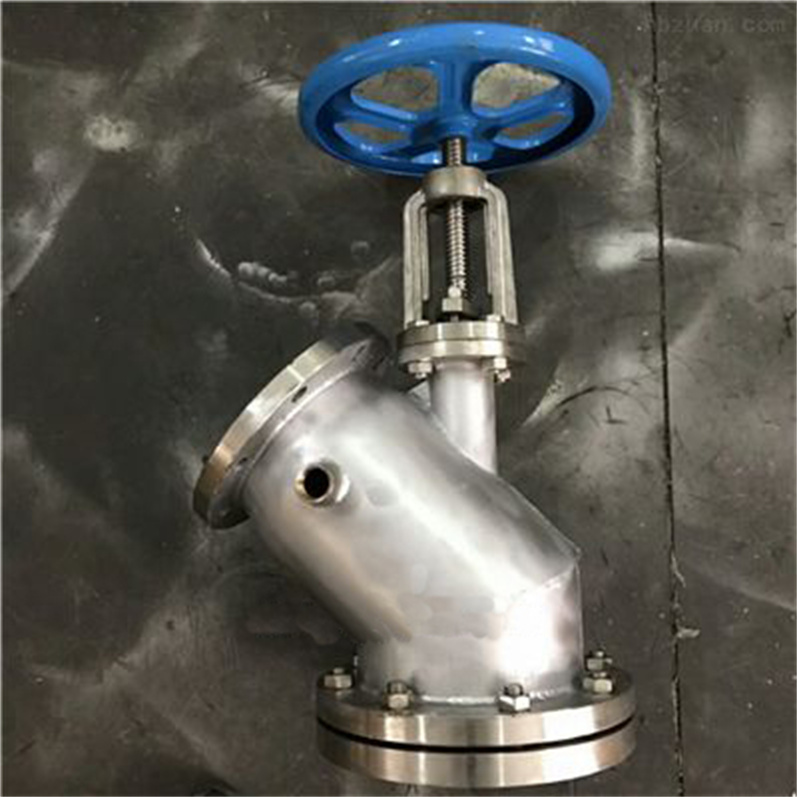

外形結構圖

BFL41H不銹鋼保溫放料閥選型分析主要外形尺寸

在安裝氣動保溫放料閥時，需要遵循一系列的施工要點，以確保閥門的正常運行和長期使用。這些要點不僅涉及到閥門的正確安裝位置、方式，還包括了對閥門性能和安全性的全面考慮。

安裝位置和連接要求

在安裝氣動保溫放料閥時，必須確保其位置、高度和進出口方向嚴格符合設計要求，同時連接必須牢固緊密，以保障閥門的穩定運行。

手柄操作要求

若氣動保溫放料閥安裝在保溫管道上，則手柄應朝上，不得向下，以確保操作安全與便捷。

安裝前檢查

安裝前，應對閥門進行全面的外觀檢查。閥門的銘牌必須符合國家標準《通用閥門標志》GB 12220的規定。對于工作壓力超過1.0 MPa或在主干管上起切斷作用的閥門，還需進行強度和嚴密性試驗，合格后方可使用。

氣動保溫放料閥結構原理

此外，該氣動保溫放料閥操作簡便，開啟自由，運動靈活可靠。

結構和材質

放料閥的主要結構包括閥體、支架、手輪等鑄鐵部件，以及閥芯、橡膠墊片、四氟孔板和填料等關鍵組件。

適用范圍

該閥門適用于設計壓力P≤0.6MPa、工作溫度t≤150℃的搪玻璃放料場合，并滿足HG5-16-79的技術條件。

耐腐蝕性

除磷及磷輕介質、氫氟碳、鹽酸、氫氧化鈉和氫氧化鉀外，它還能耐各種酸、堿、鹽溶液及有機溶劑的侵蝕。
